在我们身边，那些点缀于矿山岩壁、土壤表层的黄褐色斑块，那些被误认为“铁锈”的矿物集合体，其实藏着一种低调却重要的自然资源——针铁矿。它是地壳中最常见的氢氧化铁矿物，是铁元素循环的重要载体，更是人类获取铁资源、制作天然颜料的重要原料。从远古岩画的色彩到现代钢铁工业的原料，从地质找矿的线索到环保领域的新应用，针铁矿始终在人类文明与自然演化中扮演着重要角色。本文将带大家走进针铁矿的世界，揭开这种“锈色矿物”的资源密码。

01

初识针铁矿

藏在褐韵中的铁矿物

针铁矿是一种典型的弱磁性氢氧化铁矿物，理论含铁量可达62.9%，虽低于磁铁矿（72.4%）和赤铁矿（70.0%），但因分布广泛、易于开采，仍是全球重要的铁矿石资源之一。它与纤铁矿、四方纤铁矿等成同质多象，是褐铁矿的最主要组分，常以多种形态出现在自然界中，辨识度极高。

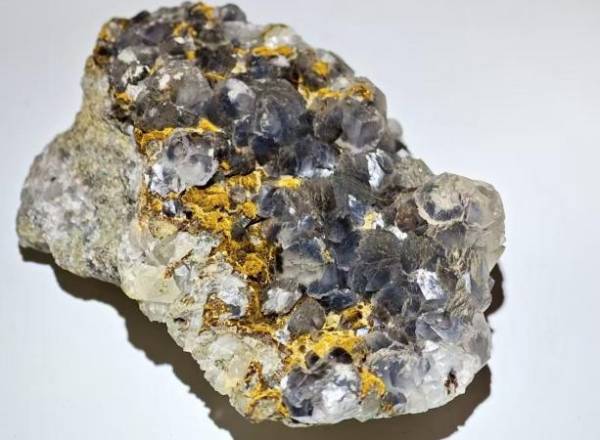

核心特性：从晶体到物理特征

从晶体结构来看，针铁矿属于正交（斜方）晶系，晶体内部由Fe³⁺与O²⁻、OH⁻交替排列，形成稳定的链状结构，这种结构不仅决定了它的物理性质，也影响着其选别工艺的选择。纯净的针铁矿晶体十分罕见，多呈针状、柱状或鳞片状，而自然界中常见的则是肾状、钟乳状、放射纤维状、土状或块状集合体，其中含不定量吸附水的块状针铁矿，被称为水针铁矿。

颜色是针铁矿最直观的标志，主要呈黄褐色、暗褐色至黑色，随杂质含量变化而深浅不同；其条痕（矿物粉末的颜色）为鲜明的褐黄色至红褐色，这是区分针铁矿与其他铁矿物的关键特征——即使块状针铁矿颜色偏黑，其粉末也始终保持褐黄色。光泽则随形态差异而变化，晶体呈金刚光泽或半金属光泽，纤维状集合体具丝绢光泽，土状针铁矿则为暗淡的土状光泽。

在物理性质上，针铁矿的莫氏硬度为5.0~5.5，介于磷灰石与正长石之间，用小刀难以刻划，但性脆，受外力敲击易碎裂。其密度为4.0~4.4g/cm³，平均约4.37g/cm³，远高于石英（2.65g/cm³）、长石等常见脉石矿物，这一密度差异成为重力选别的核心依据；若含大量杂质或吸附水，密度可降至3.3g/cm³左右。值得注意的是，针铁矿本身无磁性，仅在含钴、镍等杂质时呈现弱磁性，比磁化系数约（10~50）×10⁻⁶cm³/g，属于典型的弱磁性矿物，无法直接采用常规弱磁选工艺回收，这也是其选别难度高于磁铁矿的主要原因之一。

02

针铁矿的成因与分布

地球氧化带的“自然印记”

针铁矿是氧化环境下的典型产物，形成条件广泛，其成因主要与风化、沉积、热液作用相关，每一种成因都对应着特定的地质场景，也决定了其分布特点。作为地球上分布最广的氢氧化铁矿物，针铁矿几乎遍布全球所有有氧化作用的地质环境，但大规模富集形成工业矿床的区域相对有限。

1. 三大成因：解读针铁矿的形成密码

（1）表生风化作用：最主要的形成方式

这是针铁矿最普遍的形成途径，也是自然界中针铁矿的主要来源。地壳中广泛分布的磁铁矿、黄铁矿、磁黄铁矿、菱铁矿等含铁矿物，在地表或近地表环境中，长期遭受氧气、水、二氧化碳及微生物的共同作用，发生氧化、水解与淋滤反应，最终分解转化为针铁矿。例如，黄铁矿（FeS₂）氧化后，硫元素以硫酸根形式流失，铁离子则与水、氧结合形成针铁矿，常保留原矿物的晶形（即“假象结构”），形成块状或土状集合体。

这类针铁矿多分布于金属硫化物矿床的氧化带（俗称“铁帽”）、含铁岩石的风化壳中，是土壤中铁元素的主要来源，也是赤红壤、砖红壤呈现红色的核心原因——土壤中的针铁矿颗粒散射光线，呈现出独特的红褐色调，成为区分不同土壤类型的重要标志。

（2）湖沼与海洋沉积作用：沉积型针铁矿的形成

在湖沼、浅海、大洋底部等水体环境中，水中溶解的铁离子（Fe²⁺、Fe³⁺）在微生物参与或化学氧化作用下，缓慢水解沉淀，形成针铁矿的沉积层。这类成因的针铁矿常与黏土、有机质、锰氧化物共生，呈疏松多孔状、结核状或层状产出，被称为“沼铁矿”或“湖铁矿”，规模较大时可形成具有工业价值的铁矿床。

此外，大洋底部的锰结核中，也常含有大量细粒针铁矿，是深海铁资源的潜在载体。这类针铁矿的形成速度极其缓慢，每千年仅能沉积几毫米，是地球表层物质循环的重要见证。

（3）低温热液作用：小众成因的针铁矿

在低温热液矿床（温度一般低于200℃）中，含铁的热液沿岩石裂隙、孔隙运移，在适宜的物理化学条件下（弱碱性、氧化环境），铁离子与羟基结合沉淀形成针铁矿。这类针铁矿多呈细脉状、浸染状分布于热液矿床的上部或围岩中，常与石英、方解石、萤石等矿物共生，晶体形态相对完整，但规模通常较小，工业价值有限，主要作为地质找矿的辅助线索。

2. 全球与中国分布：广泛而分散的资源格局

全球范围内，重要的针铁矿矿床集中分布于：法国阿尔萨斯-洛林盆地（世界著名的沼铁矿产地，以针铁矿为主要组分）、北美五大湖地区、澳大利亚西部、巴西米纳斯吉拉斯州、南非、俄罗斯乌拉尔地区、斯堪的纳维亚半岛等。这些矿床多为沉积型或风化型，矿石品位中等（含铁35%~55%），但储量巨大，是欧洲、北美等地区传统的铁矿来源，其中法国洛林沿法德边界的云煌岩矿床是全球知名的针铁矿产地。

中国的针铁矿资源分布广泛，但以分散型、低品位矿床为主，几乎覆盖全国各省区，主要集中在三个区域：

一是南方地区：云南、贵州、广西、广东、福建等省的硫化物矿床氧化带，形成大量“铁帽”型针铁矿，这类矿石常伴生金、银等贵金属，具有综合回收价值；

二是华中地区：湖北、湖南、江西的红壤风化壳、湖沼沉积层，针铁矿多与黏土共生，矿泥含量高，分选难度较大；

三是北方地区：内蒙古、河北、辽宁的古风化壳及沉积铁矿床，常与赤铁矿、褐铁矿共生，矿石品位相对较高，部分可直接作为配矿使用。

总体而言，中国的针铁矿矿石多呈细粒嵌布，杂质含量高（含黏土、硅、铝、磷等），分选难度较大，长期以来多作为配矿使用，或与其他铁矿石混合冶炼，随着选矿技术的进步，其开发利用价值正逐步提升。

03

针铁矿的工业价值

从传统用途到新兴领域

尽管针铁矿的含铁量低于磁铁矿与赤铁矿，但它具备成因广泛、储量丰富、易于开采、冶炼活性高（结构疏松，还原性强）等优势，且拥有独特的物理化学特性，因此在钢铁、颜料、环保、农业等多个领域发挥着不可替代的作用，成为兼具传统价值与新兴潜力的矿物资源。

1. 核心用途：钢铁工业的重要原料

针铁矿是重要的铁矿石资源之一，尤其在缺乏高品位磁铁矿、赤铁矿的地区，针铁矿（及褐铁矿）是钢铁工业的关键原料。经过选矿提纯后的针铁矿精矿，可直接用于高炉炼铁，或与高品位铁矿配矿使用。其核心优势在于：还原性优于磁铁矿与赤铁矿，在高炉中易被一氧化碳还原，能耗相对较低；且矿石中硫、磷等有害杂质含量通常较低，有利于生产优质生铁。

目前，全球约10%~15%的生铁产量来自针铁矿等氢氧化铁类矿石，中国南方部分钢铁企业也长期使用针铁矿作为配矿原料，有效缓解了高品位铁矿资源短缺的压力。随着低品位铁矿开发技术的进步，针铁矿在钢铁工业中的比重正逐步提升。

2. 传统用途：天然颜料的“千年传承”

针铁矿是天然黄色、褐色颜料的主要来源，即传统工艺中的“赭石”“黄赭”。其鲜明的褐黄色至红褐色条痕，以及良好的耐光性、耐候性、化学稳定性，使其成为涂料、陶瓷、油墨、绘画颜料的优质原料，且无毒无害，是合成颜料无法完全替代的天然材料。

早在史前时代，人类就用针铁矿粉末绘制岩画，留存至今的远古岩画中，那些温暖的褐黄色色调，大多来自针铁矿；古埃及、古希腊、古罗马时期，针铁矿被广泛用于建筑彩绘、陶器着色，为古代文明增添色彩；时至今日，天然针铁矿颜料仍应用于高端艺术创作、仿古涂料、环保建材等领域，既保留了自然本色，又符合绿色环保的发展趋势。

3. 新兴用途：环保与农业领域的新突破

近年来，针铁矿的表面吸附特性成为研究热点，其独特的晶体结构的表面羟基（-OH）活性位点，使其在环保与农业领域的应用得到快速拓展：

在重金属废水处理中，针铁矿对水体中的镉、铅、汞、砷、铬等重金属离子具有极强的吸附能力，可作为高效吸附剂，用于矿山废水、工业污水、土壤重金属污染修复，既能降低水体中重金属含量，又能实现资源的循环利用，成本低廉且效果显著。

在土壤改良领域，针铁矿是土壤中铁元素的重要补给源，能调节土壤酸碱度，固定土壤中的磷、铝等元素，减少重金属对农作物的毒害，提升土壤肥力，尤其适用于酸性红壤的改良——中国南方红壤地区，针铁矿的合理应用可有效改善土壤贫瘠、重金属超标等问题，促进农作物增产。

此外，高纯度针铁矿具有较大比表面积，可作为催化剂载体，用于有机合成、废气处理（如脱硝、脱硫）等领域，催化活性稳定、成本低廉，为环保产业的绿色发展提供了新路径。

4. 地质价值：找矿与古环境研究的“指示者”

在地质勘探中，针铁矿是重要的找矿标志。金属硫化物矿床（如铜、铅、锌、金、银矿床）的地表氧化带中，针铁矿常大量富集形成“铁帽”——通过分析铁帽中针铁矿的化学成分、微量元素含量（如铜、铅、锌、金、银），可判断深部是否存在原生硫化物矿床，为矿产勘探提供关键线索，许多大型金属矿床都是通过“铁帽”线索发现的。

同时，针铁矿的形成条件还能反映古气候、古环境特征：针铁矿的大量形成，说明当时的地质环境处于温暖、湿润、氧化的状态，因此，通过研究地层中针铁矿的分布、含量，可还原地球表层的古气候变迁，为地质演化研究提供重要依据。

04

针铁矿的选别方法

破解低品位、细粒嵌布难题

针铁矿矿石的核心特点是：矿物组成复杂、嵌布粒度细、易泥化、含铁品位低（原矿通常30%~45%），且常与黏土、石英、长石、高岭土、赤铁矿、褐铁矿等矿物共生，分选难度远高于磁铁矿与赤铁矿。加之针铁矿属于弱磁性矿物，无法直接采用常规弱磁选工艺回收，因此，经过长期技术攻关，目前已形成单一选别与联合选别两大类工艺体系，核心选别方法包括重选、强磁选、浮选、磁化焙烧-磁选，以及多种工艺的联合应用，可针对不同矿石性质实现高效回收。

1. 单一选别工艺：适用简单易选矿石

单一选别工艺适用于矿石组成简单、嵌布粒度均匀、矿泥含量低、杂质种类少的针铁矿矿石，工艺简单、成本较低，是中小型选矿厂的常用选择，主要包括重选、强磁选、浮选三种方法。

（1）重力选别（重选）：利用密度差异的“物理分选”

重选的核心原理是：利用针铁矿（密度4.0~4.4g/cm³）与脉石矿物（密度2.6~2.9g/cm³）的密度差异，在重力、水流、离心力作用下，使针铁矿颗粒与脉石颗粒分层分离——密度较大的针铁矿颗粒沉降速度快，留在下层成为粗精矿；密度较小的脉石颗粒沉降速度慢，随水流排出成为尾矿。

适用矿石：粗粒嵌布（粒度≥0.1mm）、杂质以石英为主、矿泥含量低的针铁矿矿石，尤其适合处理粗粒级针铁矿，能快速剔除大量废石，降低后续作业负荷。

常用设备：跳汰机、摇床、螺旋溜槽、悬振锥面摇床。其中，跳汰机处理量大，适合粗粒矿石的粗选；摇床分选精度高，适合粗精矿的精选，可进一步提升精矿品位；悬振锥面摇床通过高频振动与水流冲刷，可有效分选0.074~2mm的细粒针铁矿，精矿品位可提升10%~15%。

（2）强磁选别：针对弱磁性的“磁力分选”

由于针铁矿属于弱磁性矿物，比磁化系数较低，无法通过常规弱磁选设备（磁场强度0.1~0.3T）回收，因此需采用强磁场磁选机（磁场强度1.0~2.0T），利用磁场力吸附弱磁性的针铁矿颗粒，实现与非磁性脉石（如石英、黏土）的分离。

适用矿石：细粒嵌布（0.5~0.03mm）、矿泥含量中等、密度差异小的针铁矿矿石，是目前针铁矿单一选别的主流工艺，尤其适合处理细粒级针铁矿。

常用设备：永磁筒式强磁选机、高梯度磁选机、立环脉动强磁选机。其中，高梯度磁选机的分选效果最佳，可有效回收<0.03mm的微细粒针铁矿，回收率比重选提高15%~20%，精矿品位可达50%~55%；立环脉动强磁选机处理量大、分选效率高，适合大规模生产。

（3）浮选选别：利用表面特性的“化学分选”

浮选的核心原理是：利用针铁矿与脉石矿物表面润湿性的差异，通过添加浮选药剂（捕收剂、抑制剂、调整剂），调控矿物表面疏水性——使针铁矿表面变为疏水性，能够附着于气泡上随气泡上浮，成为精矿；使脉石矿物表面变为亲水性，留在矿浆中成为尾矿，从而实现分离。

适用矿石：微细粒嵌布（<0.03mm）、矿泥含量高、强磁选效果差的针铁矿矿石，是处理微细粒针铁矿的核心工艺，能有效回收强磁选无法回收的微细粒针铁矿。

常用药剂：捕收剂（油酸、塔尔油、羟肟酸、十二胺），用于增强针铁矿表面的疏水性，使其易于附着在气泡上；抑制剂（水玻璃、羧甲基纤维素），用于抑制石英、黏土等脉石矿物上浮，提高精矿品位；调整剂（氢氧化钠），用于调节矿浆pH值至8~10，强化针铁矿的浮选效果。

2. 联合选别工艺：破解复杂难选矿石的核心技术

对于细粒-微细粒嵌布、高矿泥、多杂质共生的复杂针铁矿矿石，单一工艺难以兼顾精矿品位与回收率——例如，重选无法回收微细粒针铁矿，强磁选受矿泥干扰大，浮选成本高，因此需采用两种或多种工艺联合，形成“阶段选别、优势互补”的流程，这是目前复杂针铁矿矿石的主流选别方式。

（1）重选-强磁选联合工艺

流程设计：原矿磨矿分级后，粗粒级（+0.074mm）采用重选（摇床/螺旋溜槽）产出粗精矿，细粒级（-0.074mm）采用强磁选回收微细粒针铁矿，重选尾矿与磁选尾矿合并处理，可进一步回收其中的针铁矿。

适用矿石：粗细粒不均匀嵌布、矿泥含量较低的针铁矿矿石，尤其适合处理既有粗粒针铁矿、又有细粒针铁矿的混合矿石。

优势：充分发挥重选（粗粒高效、低成本）与强磁选（细粒高效）的优势，综合回收率可达75%~85%，精矿品位52%~57%，成本低于单一浮选，适合中小型选矿厂；缺点是对微细粒（<0.03mm）针铁矿的回收效果仍有限。

（2）浮选-强磁选联合工艺

流程设计：原矿磨矿后，先通过浮选脱除大量矿泥与易浮脉石（如黏土、方解石），产出浮选粗精矿；再将浮选粗精矿送入强磁选机精选，去除残留的非磁性杂质，进一步提升精矿品位；浮选尾矿可通过强磁选回收其中的微细粒针铁矿，提高资源回收率。

适用矿石：微细粒嵌布、矿泥含量高、含碳酸盐/黏土杂质的针铁矿矿石，是处理高矿泥、高杂质针铁矿的有效工艺。

优势：浮选预先脱泥，消除矿泥对强磁选的干扰；强磁选进一步提升品位，精矿品位可达58%~62%，回收率70%~80%，解决了单一工艺“品位低、回收率差”的难题；缺点是流程相对复杂，药剂成本较高。

（3）磁化焙烧-磁选联合工艺（最有效工艺）

这是目前处理极难选、低品位针铁矿矿石的最有效工艺，核心原理是：针铁矿在还原气氛（550~700℃）下加热，发生脱水与还原反应，转化为强磁性的磁铁矿（Fe₃O₄），反应式为：2α-FeOOH + CO → Fe₃O₄ + CO₂ + H₂O；转化后的磁铁矿，可通过常规弱磁选机（磁场强度0.1~0.3T）高效分离，获得高品位精矿。研究表明，针铁矿的还原焙烧从300℃开始形成磁铁矿，500~600℃时可实现针铁矿的完全转化，温度高于700℃时，磁铁矿会转化为反铁磁性的方铁矿，导致磁化率下降，影响分选效果。

适用矿石：极难选、低品位（TFe<35%）、细粒嵌布、杂质复杂的针铁矿矿石，尤其适合处理传统工艺无法回收的低品位针铁矿，是低品位针铁矿实现高效利用的核心技术。

优势：分选效果最佳，可将针铁矿彻底转化为强磁性矿物，精矿品位可达60%~65%，回收率85%~92%，能有效去除硅、铝、磷等杂质，大幅提升资源利用效率；缺点是能耗高、设备投资大、流程复杂，适合大规模选矿厂应用。

05

结语

解锁针铁矿的资源潜力

针铁矿，这一披着黄褐色外衣的普通矿物，既是地球氧化环境的忠实记录者，也是人类工业发展不可或缺的资源。它遍布于矿山、土壤、沉积层中，看似平凡，却承载着重要的工业价值与生态价值——从钢铁工业的原料到天然颜料的载体，从地质找矿的线索到环保领域的新利器，针铁矿的价值正被不断挖掘。

尽管针铁矿的分选面临细粒、泥化、低品位等多重挑战，但随着重选、强磁选、浮选、磁化焙烧及联合工艺的不断突破，随着智能化、绿色化技术的持续升级，针铁矿的资源价值正被逐步释放。在全球铁矿石资源日益紧张、高品位矿储量减少的背景下，高效开发利用针铁矿等低品位、复杂难选铁矿资源，已成为保障钢铁工业可持续发展的重要途径。

未来，随着选矿技术的不断进步，针铁矿将在钢铁、颜料、环保等领域发挥更大作用，让这一地球锈色的馈赠，真正转化为推动工业发展与生态保护的宝贵财富，为人类文明的可持续发展注入新的动力。
