还不了解HTK系列磁性矿专用除铁器吗？华特磁电集团为您全面展示核心技术

华特磁电 2025-06-20 | 阅读：25

手机扫码查看

HTK磁性矿除铁系统是针对磁性矿物除铁而设计的专用除铁系统。该系统是采用全新理念设计的一种现场全程在线探测、自动拣选铁件的机电一体化除铁系统。磁路采用计算机模拟设计，透磁深度大，磁场强，自动卸铁，维护简单。

产品结构

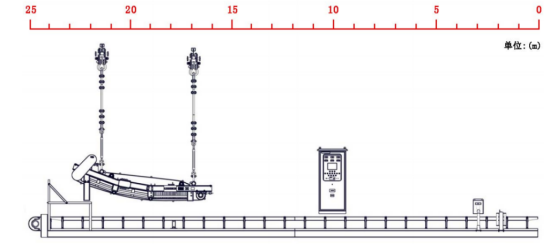

HTK系列磁性矿除铁系统由专用带式电磁除铁器、金属探测仪、整流控制柜和无磁分料平台四部分组成。（如下图所示）

640 (1).png

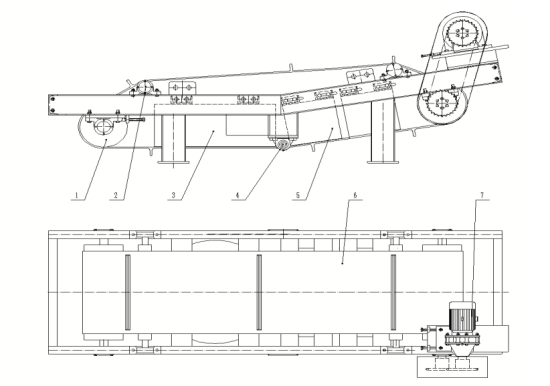

该除铁系统核心是HTK专用带式电磁除铁器, 该除铁器是由卸铁机构与超强励磁的主磁极和磁场分布合理的辅助磁极组成。（如下图所示）

640 (2).png

1.从动滚筒 2.托辊 3.主磁极 4.下托辊 5.辅助磁极 6.卸铁皮带 7.减速电机

产品原理

前置金属探测仪在检测到输送物料中有金属杂铁时就给除铁装置发送信号，并控制除铁器启动励磁；主磁极用来吸除物料中的金属杂铁和部分磁性较强的矿石，随皮带运转至辅助磁极，辅助磁极用于逐步分离金属杂铁与磁性矿，磁性矿掉落回输送带；剩下的少量矿石和铁件被带到无料分料平台上进行再次分离，然后除铁器主机停止励磁，除铁器卸铁皮带停止等待下次来铁信号，完成一次吸铁过程。后置金属探测仪（选装）用来检测除铁器漏捡的不锈钢、锰钢等磁性较弱的金属件，可以停止输送带人工拣出或通过翻出装置将该段磁性矿及金属件自动翻出胶带以清除金属件。

产品特点

★设备主磁场采用高磁场强度磁场，辅助磁极极向交替变化设计，能够使磁性矿物翻滚并回落至皮带，带料最少。

★除铁器与皮带机顺向安装，不占用两侧卸铁空间，节省空间。

★采用磁性矿专用金属探测仪，降低磁性矿物干扰，探测更精准。

★实时监控，节约能耗，除铁率 95%以上。

应用范围

HTK系列磁性矿除铁系统适用于原矿石、烧结矿、球团矿、块矿、铁精粉等磁性物料输送皮带上除铁。HTK系列磁性矿除铁系统依靠其独特的磁路设计对所选物料进行多次分离，从而将对生产线造成损害的铁件以带料最少的方式从强磁性物料中分离出来，避免刮伤输送带，保护后续设备。

HTK磁性物料除铁器适用矿样

640 (3).png

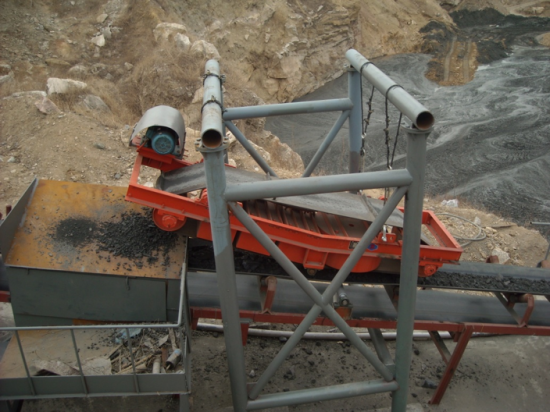

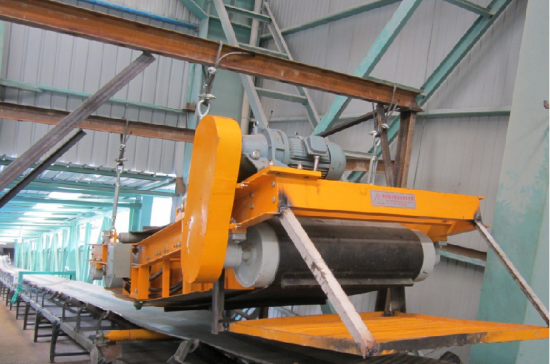

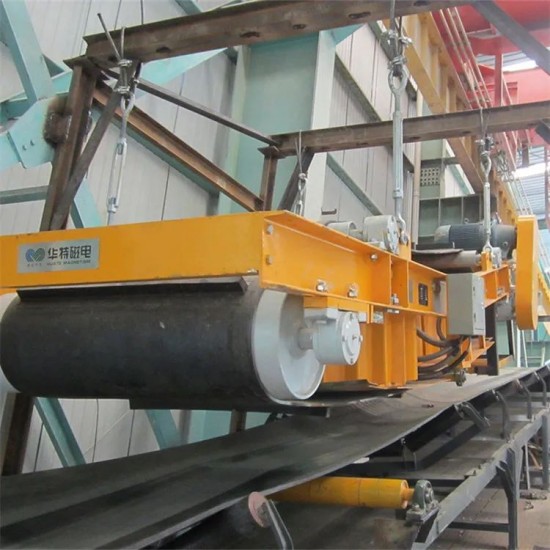

应用案例

640 (4).png

640 (5).png
